NO.1

比對試驗和能力驗證的核心價值

作為工程質量的核心防線，比對試驗和能力驗證通過三大維度保障檢測機構的技術可靠性：

1. 監管合規性

● 法規強制要求：依據《建設工程質量檢測管理辦》等法規，檢測機構必須參與行政主管部門組織的年度能力驗證，未達標機構將面臨資質降級或撤銷。

● 動態監管工具：2024年《建筑樁基檢測技術規范》明確要求甲級機構每年至少參與3次國家級能力驗證，結果直接關聯資質年審。

2. 技術能力驗證

● 誤差控制：通過Z比分?jǐn)?shù)法（|Z|≤2為滿意結果）、En值法（En≤1為合格）量化檢測數據偏差，精準定位系統誤差（如儀器校準失準）與隨機誤差（如環境波動）。

● 案例警示：某省2023年樁基檢測能力驗證中，19%機構因未發現人工預置的0.5m³空洞被通報，凸顯技術短板。

定期或不定期的舉辦試驗比對和能力驗證，是《建設工程質量檢測管理辦法》、《公路水運工程試驗檢測管理辦法》、《計量認證/審查認司（驗收）獲證檢測機構監督管理辦法》等有關行政法規的要求，一般是當?shù)亟ㄔO(shè)工程質量監督站、行業協會或質量技術監督局組織實施。

試驗比對和能力驗證可以檢驗一個檢測機構技術能力和內部質量控制，評估和證明其檢測數據的準確性。結果一般作為日后檢測機構資質年檢或監督檢查的依據。比對試驗和能力驗證的目的是評價檢測單位的檢測能力，識別檢測單位之同的檢測水平差異，增進檢測單位之間的技術交流，促進檢測單位不斷提高技術水平，加強對檢測機構的動態管理。取得行政主管部門頒發資質的檢測單位一般應全部參加。

NO.2

樁基檢測機構實施全流程解析

階段一：前期準備

1. 設備校檢

● 低應變儀需每6個月校準靈敏度（誤差≤±5%），聲波儀換能器頻率偏差控制在±1kHz內

● 案例：某機構因力傳感器未校準導致承載力誤判20%，被暫停資質3個月。

2. 人員能力驗證

● 檢測員需通過《基樁檢測崗位能力考試》，實操考核包含波形識別（如區分?jǐn)U徑與縮頸反射特征）。

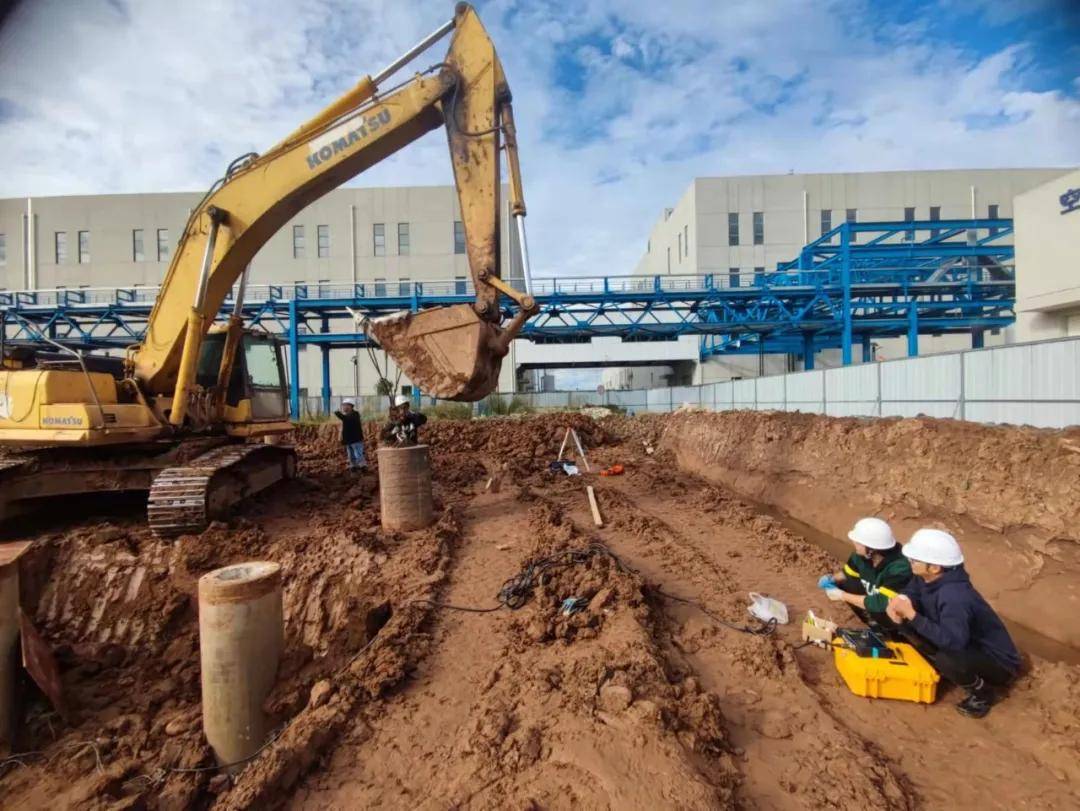

階段二：現場檢測技術要點

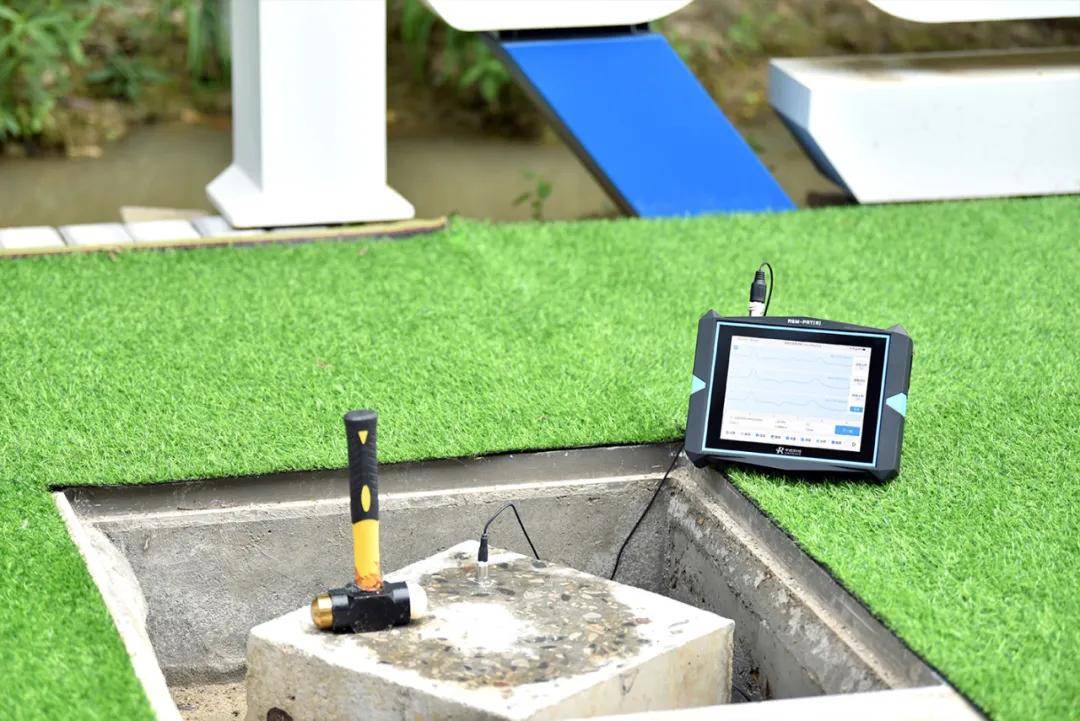

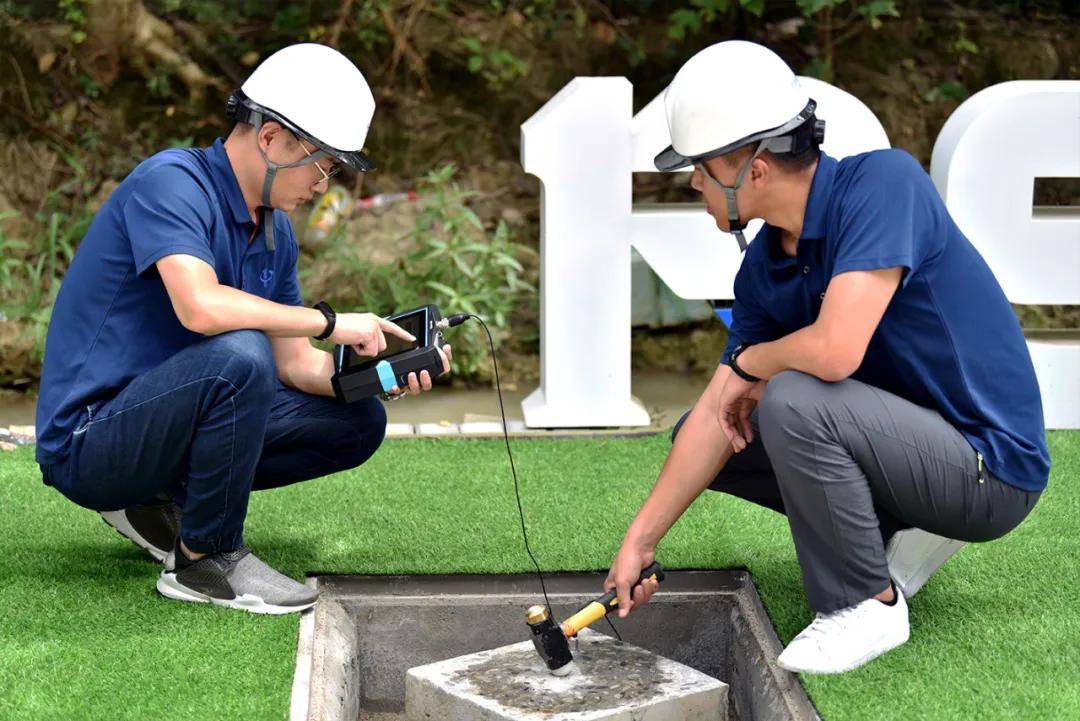

● 低應變法：激振頻率匹配（長樁＞2kHz，短樁＜1kHz）

傳感器的安裝；樁頭處理方法和要求；激振設備的選用；信號采集及篩選；反射波法實測波形的時域分析；樁身完整性的判定。

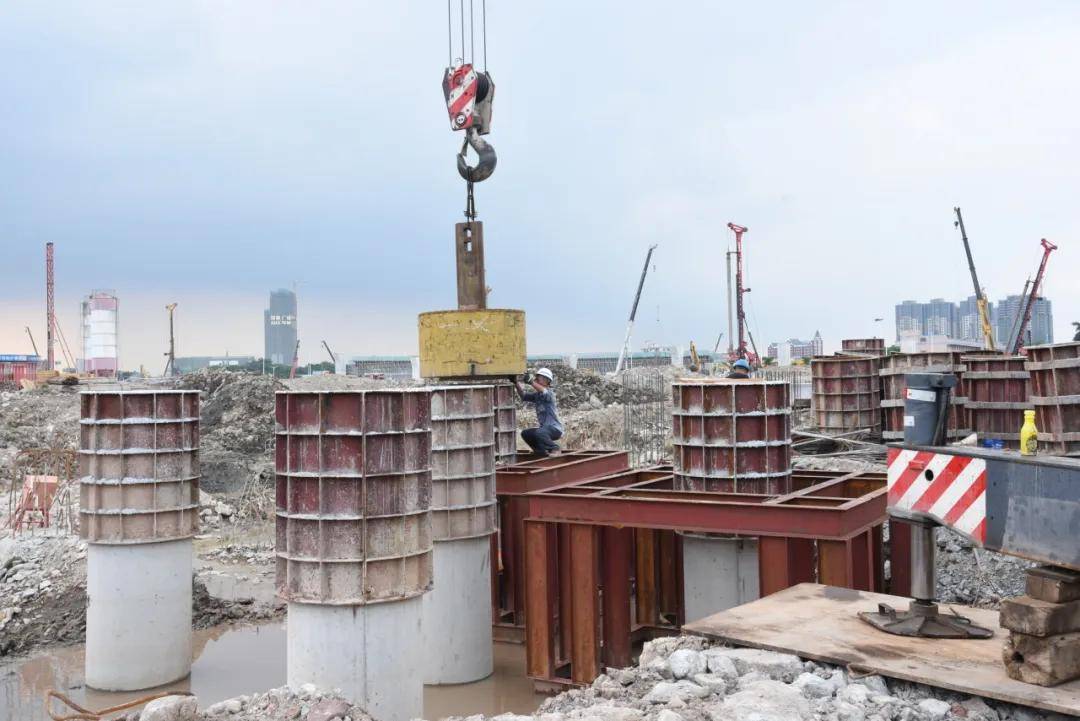

● 高應變法：貫入度監測（≥2mm/擊）與錘擊偏心控制（＜5°）

傳感器的安裝；錘擊方法；現場波形采集；現場波形分析。

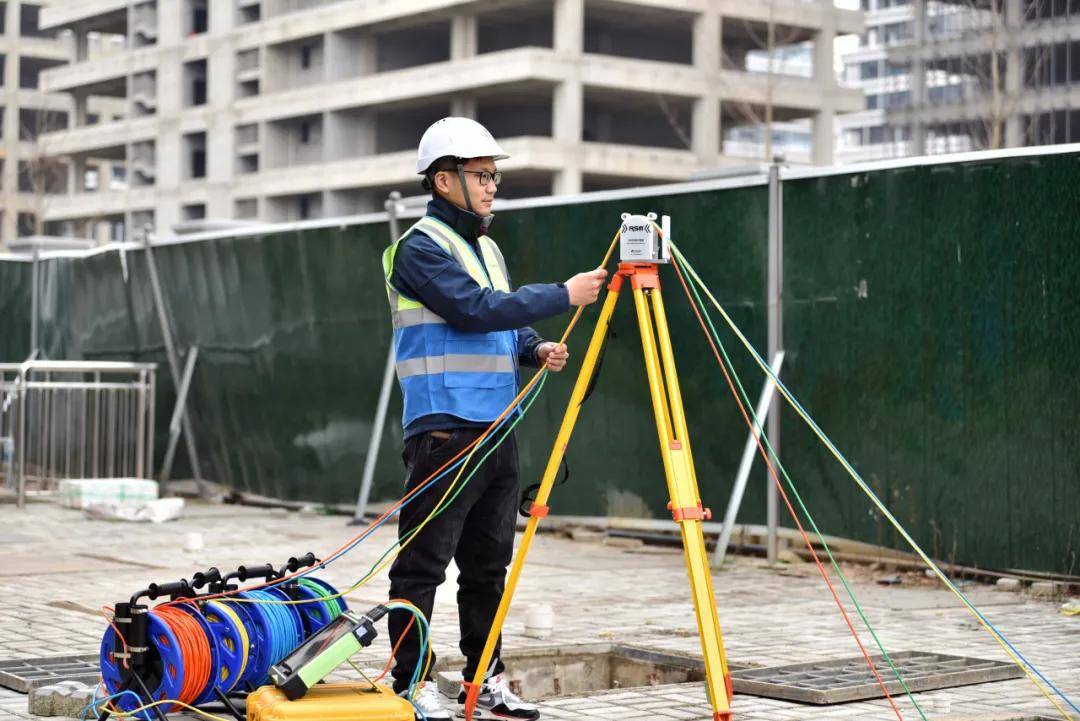

● 聲波透射法：聲測管耦合劑填充度（＞95%）與步長控制（≤10cm）

平測普查，可疑點的加密檢測、斜測等；運用聲參數一深度曲線分析判定混凝土質量。

階段三：數據分析與報告

1. 完整性判定

● Ⅰ類樁：波速＞設計值90%且無缺陷反射

● Ⅳ類樁：波速＜設計值70%或樁身斷裂

2. 承載力擬合

● CASE法需驗證土阻力分布合理性，擬合度R²≥0.85方可通過

NO.3

高頻失誤TOP3及破解方案

1. 傳感器安裝不當

● 問題：加速度計未與樁軸線垂直（誤差＞10°）致波形畸變。

● 方案：采用激光定位儀輔助安裝，合格率提升至98%

2. 激振能量失控

● 問題：錘重不足致有效檢測深度不足（如10kg錘僅測15m樁）。

● 方案：建立“樁長-錘重”速查表（例：20m樁需≥30kg錘）

3. 數據過度擬合

● 問題：人為調整土參數使R²虛高，掩蓋真實承載力。

● 方案：引入?yún)^(qū)塊鏈存證技術，原始數據實時上鏈防篡改。

a.低應變法：

● 個別檢測人員安裝傳感器位置不合理，傳感器黏結不良，影響反射信號的采集；

● 信號曲線一致性差；

部分檢測人員錘擊位置不對，激振方式不合理，采用的激振頻率太低或太高，采集的曲線不能正確反映試樁樁身缺陷；

● 對曲線判釋不正確或不合理，完整性類別判斷偏嚴或偏松，缺陷位置與實際相差一般不應超過1m；

● 概念不清，對不同樁型的缺陷不了解；

檢測報告單缺計量認證章。

● 個別檢測單位甚至儀器發生故障，無法正常檢測；

● 室內無法傳輸出檢測曲線。

b.高應變法：

● 傳感器安裝不佳如打孔偏斜，膨脹螺栓間距過大或過小；

● 螺釘松緊程度拿捏不準，傳感器螺釘松動；

● 錘重或落距選擇不當；

對中控制不好，錘擊力嚴重偏心，甚至打裂樁頭；

● 加速度或力傳感器沒有定期校準或沒有及時校準；

● 不對貫入度進行觀測；

● 樁身阻抗計算錯誤，尤其是擬合參數不合理，結果誤差太大，甚至單憑借勘察報告拼湊承載力，設定計算結果。

c.聲波透射法：

● 儀器系統沒有正確標定和校驗，帶來明顯的系統誤差；

● 收、發換能器的標高或移動步長不一致；

● 提交的聲速平均值、標準差、離散系數及聲速臨界值不準確，造成對樁身缺陷的漏判，甚至模型樁存在嚴重缺陷的情況下某些檢測單位提交的混凝土均勻性竟為A級。

NO.4

行業前沿：數字化檢測轉型

● 智能判讀系統：某頭部機構應用AI波形分析，缺陷識別準確率達95%（人工通常80%）

● 物聯網監測：植入式光纖傳感器實現樁基全壽命周期健康監測，裂縫預警提前6個月

●區塊鏈報告：2025年起多地試點檢測報告鏈上存證，防偽溯源效率提升70%

通過標準化操作與技術創新雙輪驅動，現代檢測機構正從“數據生產者”向“工程醫生”轉型，為超級工程筑牢質量防線。
